Emelőfüles motorházak

Integrált emelési pontok a biztonságos kezeléshez, telepítéshez és karbantartáshoz

A Jiangsu Yufeng Electric Co., Ltd. beépített vagy hegesztett emelősarukkal ellátott motorházakat gyárt, amelyek célja, hogy megkönnyítsék a biztonságos kötélzetet az összeszerelés, szállítás és helyszíni telepítés során. Ezek a házak egyesítik a szerkezeti integritást az elismert kötélzeti szabványoknak megfelelő teherbírású emelőberendezésekkel. A gyártási folyamat magában foglalja a precíziós sajtolást, a saruerősítések robothegesztését, a feszültségmentesítő hőkezelést és a kritikus rögzítési felületek CNC-megmunkálását. A 40 éves motorházak gyártásával és az évi 5 millió darabot meghaladó kapacitással a Yufeng IEC és NEMA vázméretekben szállít emelőfül-házakat, egyedi terhelési követelményekhez és kötélzet-geometriákhoz egyedi fül-konfigurációkkal.

5M Éves termelés

40 Több éves tapasztalat

50 Globális ügyfelek

Terhelhető emelőfülek

A füleket a motor tömegétől függően 4:1 vagy 5:1 biztonsági tényezővel tervezték. A terhelési értékeket végeselemes elemzéssel és fizikai terhelés-ellenőrzéssel ellenőrzik az ügyfél igényei szerint.

Strukturális integráció

A fülek vagy a ház héjával egybe vannak nyomva, vagy teljes áthatoló kötésekkel vannak hegesztve. A nagy teherbírású terhelésekhez erősítő hornyok vannak hozzáadva a feszültség elosztása érdekében a házon.

Folyamat kompatibilitás

A fül jellemzői a méretpontosság megzavarása nélkül beépülnek a gyártási folyamatba. A hegesztés utáni feszültségmentesítés biztosítja a kritikus furat- és rögzítési felületek stabilitását.

Termékleírások

Keret mérettartomány	IEC 56–160 (NEMA 42–210 adapterkonfigurációkkal)
Fülek konfigurációja	Egypontos, kétpontos vagy négypontos emelési elrendezések
Fül anyaga	Ugyanaz, mint a ház (DC01, SPCC, S235JR) vagy magasabb minőségű szerkezeti acél
Biztonságos munkaterhelés (SWL)	100 kg – 800 kg fülönként (egyedi besorolások elérhetők)
Biztonsági tényező	4:1 (standard) vagy 5:1 (kérésre)
Furat átmérője (emelés)	20 mm – 50 mm, vagy hornyolt kivitel a bilincs kompatibilitás érdekében
Felületi bevonat	Cink-foszfát e-bevonat (standard); porszórt bevonat vagy cinkben gazdag alapozó választható
A karima lapossága	≤ 0,06 mm/100 mm (utómegmunkálás és feszültségmentesítés)
Koncentricitás (pilot a rögzítő furatokhoz)	≤ 0,12 mm

Anyag DC01 / SPCC / S235JR Fül típusa Integrált / hegesztett / csavarozott Bevonat E-bevonat (20-30 μm) / por (60-80 μm) SWL tartomány 100-800 kg Biztonsági tényező 4:1 / 5:1

Mérnöki és tervezési szempontok

Fülek elhelyezése: Úgy van elhelyezve, hogy egy vonalban legyen a ház súlypontjával, minimalizálva a dőlést emelés közben. Kiegyensúlyozatlan terhelésű motorokhoz offset fülek állnak rendelkezésre.
Terhelési teszt: A terhelésellenőrzés minden fülön elvégezhető az SWL 125%-áig. A vizsgabizonyítványokat kérésre állítják ki.
Hegesztés minősége: Teljes áthatolású hegesztések mágneses részecske-ellenőrzéssel (MPI) elérhetők a kritikus alkalmazásokhoz.
Kompatibilitás: A fül furatátmérőjét és nyílásszélességét úgy tervezték, hogy illeszkedjen a szabványos bilincsekhez, horgokhoz és szemcsavarokhoz.

Minőségbiztosítás és ellátási lánc

Az első menet hozama > 98 % a fül helyzetére és a furatméretekre (Cpk ≥ 1,67).
Anyag certificates EN 10204 3.1 and dimensional inspection report per batch.
Csomagolás: rozsdamentes VCI fólia hullámos tálcák; export fa ládák ISPM 15 tanúsítvánnyal.
Átfutási idő: 15-20 munkanap standard füles konfigurációk esetén; 25–30 nap egyedi fülek vagy speciális terhelési besorolások esetén.
PPAP 3. szint elérhető autóipari és nagy megbízhatóságú alkalmazásokhoz.

Alkalmazási mezők

Ipari motorok: Szivattyúk, kompresszorok, ventilátorok és szállítószalagok – ahol az üzemi környezetben történő telepítéshez és karbantartáshoz felülemelésre van szükség.
Nehéz felszerelés: Bányászati, építőipari és mezőgazdasági gépek – ahol a motorcserét terepen, mobildarukkal kell elvégezni.
Tengeri és tengeri: Motorterekbe vagy fedélzetre szerelt motorok, ahol az emelési pontok elengedhetetlenek a biztonságos kötélzethez.
Áramtermelés: Generátorkészletek és turbinás segédmotorok, amelyek rendszeres ellenőrzéshez és nagyjavításhoz emelést igényelnek.

Az egyedi fülkonfigurációkhoz a Yufeng szerkezeti FEA- és emelési elemzést biztosít a terheléselosztás és a kötélzet biztonságának ellenőrzésére. A terhelésellenőrzés és -tanúsítás minden füles kivitelhez elérhető.

Mérnöki támogatás

Gyakran ismételt kérdések

Hogyan minősítik és tesztelik az emelőfüleket?

Az egyes fülek kialakítását FEA segítségével elemezzük, hogy meghatározzuk a feszültségeloszlást és a terhelés alatti elhajlást. Kérésre a biztonságos üzemi terhelés (SWL) 125 %-ánál próbát végzünk, minden egységre vagy tételre kiadott vizsgálati tanúsítványokkal.

Testreszabható a fül helyzete egy adott motorkonfigurációhoz?

Igen. Egyedi fülelhelyezést kínálunk, hogy illeszkedjen az Ön motorszerelvényének súlypontjához. Több emelési pontot is tudunk biztosítani a nagy vagy nehéz motorokhoz, hogy biztosítsuk a stabil kötélzetet a kezelés során.

Mi a különbség az integrált és a hegesztett fülek között?

Az integrált fülek a ház héjának részeként vannak préselve, így tisztább megjelenést biztosítanak, és kiküszöbölik a hegesztési varratokat. A hegesztett fülek nagyobb teherbírást tesznek lehetővé, és vastagabb anyagból is előállíthatók. Mindkét lehetőség teljes körű ellenőrzéssel elérhető.

Biztosítanak-e korrózióvédő bevonatot a fülekre?

Minden fül ugyanazt a felületkezelést kapja, mint a ház – alapkivitelben cink-foszfát plusz e-coat. A zord környezethez porszórt vagy cinkben gazdag epoxi alapozókat kínálunk poliuretán fedőréteggel.

Milyen dokumentumokat kell mellékelni az emelőfül-tanúsítványokhoz?

Kérésre anyagtanúsítványokat (EN 10204 3.1), méretellenőrzési jelentéseket és terheléspróba tanúsítványokat biztosítunk. Speciális alkalmazásokhoz hegesztési eljárási specifikációkat (WPS) és hegesztő minősítési nyilvántartásokat tudunk biztosítani.

Műszaki rajzok, FEA-jelentések és mintarendelésekért forduljon a Yufeng mérnöki csapatához. A DFM visszajelzést 48 órán belül megkapja az új emelősaru-házkialakításokról.

Professzionális motorház
Gyártási megoldások

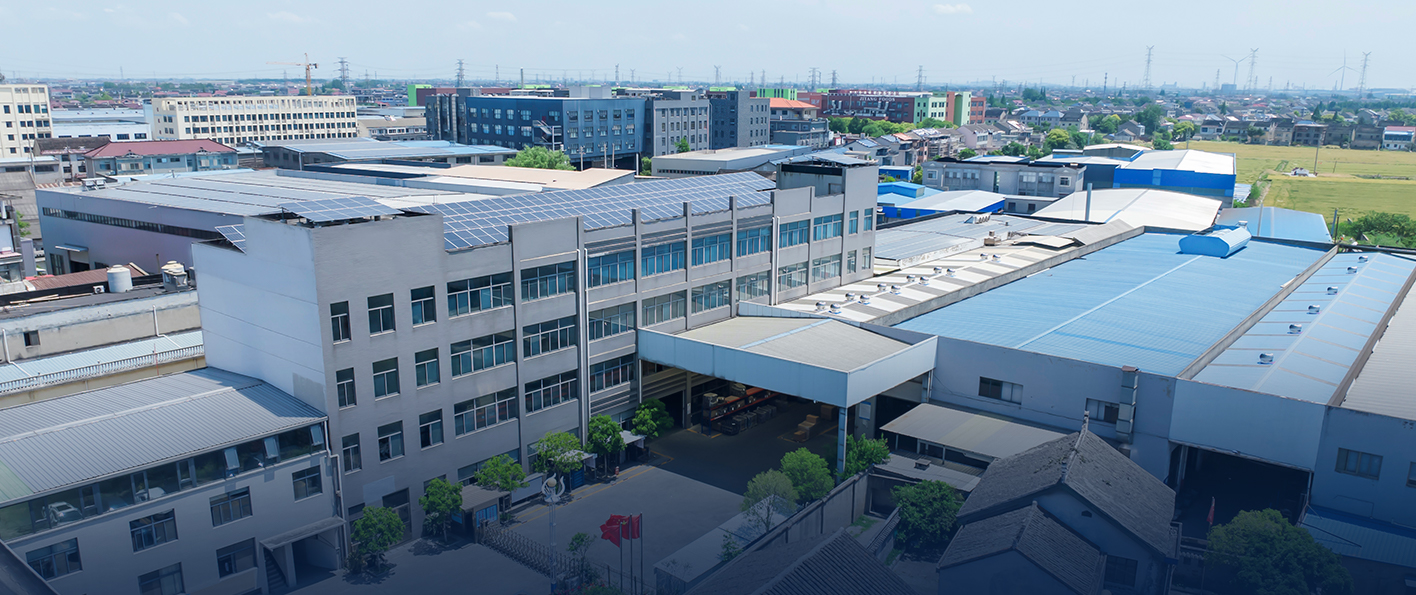

Vállalati profil
