Acél motorház: Az újradefiniált anyag második görbéje

Bevezetés: Anyagválasztás újraértékelés alatt

Amikor az egész iparág az alumíniumötvözetek „könnyűsúlyozására” törekszik, az acél visszatér – vékonyabb, erősebb és határozott szénlábnyom előnnyel. Ez nem regresszió, hanem előrelépés az anyagtudományban, amelyet az Advanced High-Strength Steels (AHSS) és a precíziós alakítási technológiák fejlesztése vezérel.

Az a hagyományos bölcsesség, hogy „az acél egyenlő nehéz” megdőlt. A 780 MPa-tól 1470 MPa-ig terjedő szilárdsági fokozatokkal, amelyek immár a kereskedelemben kaphatók, az acél olyan szerkezeti kialakításokat érhet el, amelyek súly-teljesítmény arányban vetekednek az alumíniummal, vagy felülmúlják azt. Ez a cikk túllép az alapvető anyagok összehasonlításán, és a műszaki inflexiós pontra összpontosít: miért változott meg alapvetően az acél motorházakról szóló beszélgetés.

Paradigmaváltás: a „tartalék opcióról” a „stratégiai választásra”

Változó iparági kontextus

• Past perception: Az acél volt az "olcsó, de nehéz" alternatíva; az alumínium volt az alapértelmezett könnyűsúlyozás, különösen az autóipari alkalmazásokban.
• Present reality: Az életciklus-szén-dioxid-kibocsátás kritikus mérőszámmá vált. Az ISO 14040/14044 szabványokat követő életciklus-értékelési (LCA) tanulmányok mostantól a „bölcsőtől a sírig” értékelik az anyagválasztást, beleértve a gyártást, a felhasználást és az élettartam végét is. Bebizonyosodott, hogy az AHSS kialakítása a legjobb megtérülési távolságot mutatja a kumulatív energiaigény és a globális felmelegedési potenciál alapján.
• Key driver: Az anyagok helyettesítése jelentős hatással van a járművek általános szénlábnyomára, és az acél újrahasznosíthatósága további környezetvédelmi előnyöket biztosít az élettartam végén.

A könnyű súlyozás paradoxona: Miért versenyezhet az acél a súlyban?

• Core logic: A minimális falvastagságot az anyagszilárdság határozza meg, nem a sűrűség.
• Material advancement: Az AHSS mikrostruktúrák a többfázisú ferrit-domináns minőségekből teljesen martenzites vagy ausztenit alapú kompozíciókká fejlődtek. Az első generációs AHSS (DP, TRIP, CP, MS acélok) jellemzően 0,5–1,6 GPa szakítószilárdságot érnek el 5–30%-os nyúlással, míg a második generációs acélok, mint például a TWIP, a nagy szilárdságot 45–70%-os nyúlással kombinálják.
• Fajlagos szilárdság előnye: A nagy szilárdságú acél fajlagos szilárdsága megegyezik a hagyományos alumíniumötvözetekéval, vagy meg is haladja azt, ami lehetővé teszi a vastagság csökkentését, ami ellensúlyozza az acél nagyobb sűrűségét.
• Demonstrated outcome: A vékonyfalú acélház-konstrukciók súlycsökkenést értek el, miközben megtartották az alumínium alternatíváihoz hasonló szilárdságot.

Legfontosabb műszaki méretek: Acélházak mérnöki bontása

Anyagtudományi dimenzió: túl az "acél" címkén

The AHSS Spectrum

• Dual-Phase (DP) Steel: Sikeresen fejlesztették ki az 1500 MPa szakítószilárdságú nagyszilárdságú DP acélt. A DP780 például 1,2 mm-es falvastagságot érhet el a hagyományos 2,6 mm-es anyagok helyett, miközben megőrzi az azonos szilárdságot.
• Komplex fázisú (CP) acél: Megjelentek a nagy hozamú komplex fázisú acélok, mint például a HC660/780CP és a HC900/1180CP, amelyek kiváló szerkezeti teljesítményt nyújtanak.
• Nagy alakíthatóságú DH acél: Többféle bevonattal ellátott DH acéltermékek sorozata került bevezetésre, amelyek jelentős előnyöket mutatnak az összetett alkatrészek és az "all-in-one" alkatrészek integrált gyártásában.
• Nagy lyukbővítő (HE) acél: Nagy furattágulási aránnyal és kiváló hajlítási tulajdonságokkal fejlesztették ki jelentős alakítást igénylő alkalmazásokhoz.
• Átalakulás által előidézett plaszticitású Bainites-ferrit (TBF) acél: Az ultranagy szilárdságot kiváló alakíthatósággal ötvözi, bár különös figyelmet igényel a folyékony fém ridegsége a ponthegesztés során.
• Press-Hardening Steel: A melegsajtolási technológia nagyon nagy szilárdságú alkatrészeket tesz lehetővé, amelyek a nagy méret ellenére kiváló geometriai tűréssel rendelkeznek. Alumínium bevonatú, préseléssel edzett acélok esetében a 3 és 15 mikron közötti interdiffúziós rétegvastagságról kimutatták, hogy korrelál a jó használati tulajdonságokkal, különösen a ponthegesztő szerelvényeknél.

Material Selection Logic

• A különböző alkalmazási forgatókönyvek eltérő acélminőséget és folyamat-illesztést igényelnek.
• A korrózióálló alkalmazásokhoz általában horganyzott acélt használnak, bár a mélyhúzó eljárásoknak kezelniük kell a cinkréteg integritását, hogy megakadályozzák a hámlást és a hideghegesztést.

Gyártási folyamat dimenziója: áttörések az alakítástechnológiában

Mélyrajzolás és bélyegzés

• Progresszív bélyegzővonalak mérnöki megoldások motorházak nagy volumenű gyártásához. Ezek a rendszerek a lapos tekercsanyagot mély, hengeres héjakká alakítják át folyamatos mennyiségi gyártás révén.
• 590 MPa minőségű, nagy szilárdságú acél A formázás ma már kiforrott tömeggyártási technológia, amelynek gyártási sebessége messze meghaladja az öntést.
• Kritikus kihívások a mélyrajzolásban tartalmazza:
  • Horganyzott réteg hámlás: A mélyhúzás drámai műanyagáramlást kényszerít ki a fémlemezben. Az anyag nem megfelelő elsimítása vagy a nem megfelelő szerszámkenés azonnal eltávolítja a cinkbevonatot, tönkreteszi a rozsdagátlót, és cinkpor keletkezik, ami súlyos hideghegesztést vált ki.
  • Koncentricitás és mérettorzítás: A motorház belső furata és külső átmérője mikron szintű koncentrikusságot igényel, hogy garantálja a dinamikus egyensúlyt a motor működése során. A folyamatos húzás hatalmas belső feszültséget okoz, visszaugrást okozva, ami deformálja a kerekséget és megvetemíti az illeszkedő felületeket.
  • Előtolási pálya felhalmozódása: A progresszív szerszámok több állomást tartalmaznak. A nagyfrekvenciás húzás intenzív húzási ellenállást hoz létre az acélszalagon, és csúszást okoz a keveréknek a szerszámon keresztül történő adagolása során, ami a szerszám interferenciáját és a tételes selejtezést okozza.
• Springback kompenzáció: A progresszív sajtolószerszám végállomásán az extrém nyomású méretezési műveletek letörik az acél fizikai visszaugrását, és a végső kerekséget és magasságot szigorúan a terv tűrésein belül rögzítik.

Welding and Assembly

• Resistance spot welding az AHSS alkatrészek elsődleges összeszerelési módja. A folyékony fémek ridegsége azonban a fejlett, nagy szilárdságú acélok ponthegesztése során jelentős műszaki kihívást jelent.
• Kutatási eredmények: Szimulációs alapú LME kockázati kritériumokat határoztak meg, amelyek a helyi főkomponens stresszeken alapulnak. Az elektróda geometriájának és a hegesztés utáni tartási időnek a beállításai csökkentik az LME kockázatát.
• Áttörések a TBF acélban: Előrelépés történt a folyékony fém ridegségének csökkentésében a TBF acél ponthegesztése során, ami kritikus fontosságú az autóipari alkalmazásokban.
• Testre szabott hegesztett nyers technológia: Az alumínium alapú bevonattal ellátott részdarabok lézeres hegesztése él-előkészítést igényel a fémbevonat egy részének eltávolításával, hogy eltávolítsák az alumíniumot, amely szennyezné a hegesztési varratokat.
• Hot stamping assembly: A melegsajtolásos testre hegesztett nyersdarabok belső és külső keretei ponthegesztéssel üreges térfogatokká szerelhetők össze, kiváló ütközésállóságot biztosítva.

Gyártási módszerek motorházakhoz

• Rolling and forming: Az acélhengerlési eljárásokkal szalag alakú acél, illeszkedő motorház-keresztmetszeti profilokat állítanak elő. A kovácsolási módszerekkel ezután kör alakú formát alakítanak ki, majd a körkötést hegesztik.
• Hideg extrudálás: A hegesztés után hideg extrudálást lehet alkalmazni a kör koncentrikusságának garantálására és a hegesztés okozta torzítások kiküszöbölésére.
• Megmunkálás: A végső megmunkálási műveletek befejezik a terméket, a vágási műveletek a kialakított kört a kész motorházzá alakítják.
• Shaping: A hidraulikus formázó formák a hegesztett kötés végső formázását végzik el, hogy megfeleljenek a motorház körkörösségi követelményeinek.

Felületkezelés és védelem

• Horganyzott acél széles körben használják motorházi alkalmazásokhoz, amelyek kiváló rozsdaállóságot igényelnek, különösen az intelligens háztartási készülékekben.
• Korrózióvédelem továbbra is kritikus szempont, mivel a hosszabb ideig üzemelő motorházak hajlamosak a rozsdaképződésre, ami befolyásolja a motor teljesítményét és élettartamát.
• Duplahéjú kivitelek A korrózióval kapcsolatos problémák megoldására fejlesztették ki, a belső héj (gyakran alumínium) és a külső acél héj kettős védelmet nyújt, miközben fokozza a hőelvezetést.

Tervezőmérnöki dimenzió: precíziós vezérlésű háztervezés

Méretpontossági követelmények

• Mikronszintű koncentrikusság elengedhetetlen a dinamikus egyensúly garantálásához a nagy sebességű motor működése során.
• Tolerancia ellenőrzés A ház átmérője közvetlenül befolyásolja a motor vibrációját és akusztikai teljesítményét.
• Belső stresszkezelés: A folyamatos rajzolás hatalmas belső feszültséget okoz, ami visszaugrást okoz, ami deformálja a kerekséget és megvetemíti az illeszkedő felületeket.

Fejlett házszerkezetek

• Több részes ház kialakítások hegesztett vagy forrasztott kötésekkel bonyolult hűtőcsatorna-konfigurációkat tesz lehetővé. Az egyes részek a hegesztési helyeken kölcsönösen összekapcsolhatók, hogy csőszerű hűtőcsatornákat képezzenek a belső és a külső ház között.
• Erőátviteli elemek beágyazva, mivel a kerületi zárt hullámos fémlemezek hűtőcsatornákat képeznek a belső és külső házrétegek között.
• Megerősítő elemek (merevítő elemek) a cső alakú belső házak végein helyezhetők el a szerkezeti integritás fokozása érdekében.
• Duplafalú belső ház kialakítások lehetővé teszi az állórész teljes bezárását és minimalizálja a csapágyak tűrését.
• Hűtőcsatorna útvonal: A folyadékáramlás axiális és radiális irányban is irányítható a tekercs végén, így nagyobb hűtési területet biztosítanak és optimalizálják a hőátadást.

Hőleadás tervezés

• Hűtőborda integráció: A belső házon a rotorral párhuzamosan hűtőbordák külön-külön is felszerelhetők, majd hegeszthetők.
• Termikus kötés: A hőátadás optimalizálása érdekében a tekercsvégek kapszulázó massza segítségével termikusan rögzíthetők a hűtőházhoz.
• Közvetlen érintkező kialakítás: A belső házat a lehető legközelebb és/vagy közvetlenül az állórészhez kell helyezni a maximális hőátadási hatékonyság érdekében.
• Integrált hűtőszerkezetek: A fémlemez fülekből kialakított hőelvezető elemek a házzal egybeépítve alakíthatók ki, hogy hatékony hőátadást biztosítsanak a csapágyakból.

Strukturális integráció

• Műanyag-fém hibrid konstrukció: A műanyag elemek fémszerkezetekké alakíthatók egyetlen illesztésű fröccsöntési műveletekkel, egyesítve a szilárdságot a tervezési rugalmassággal a csapágytámaszok és a mágnes megtartása érdekében.

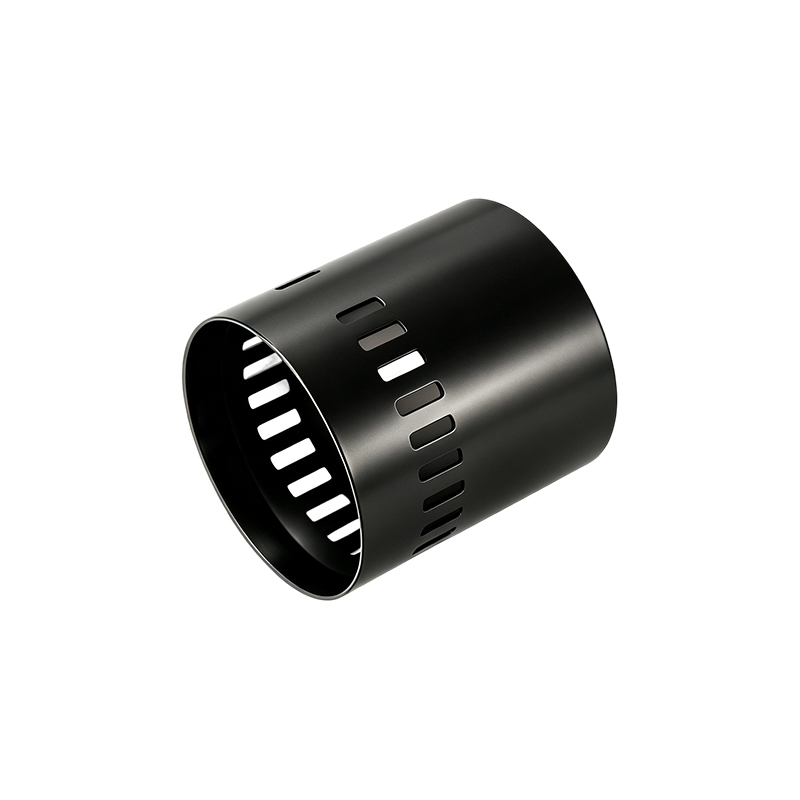

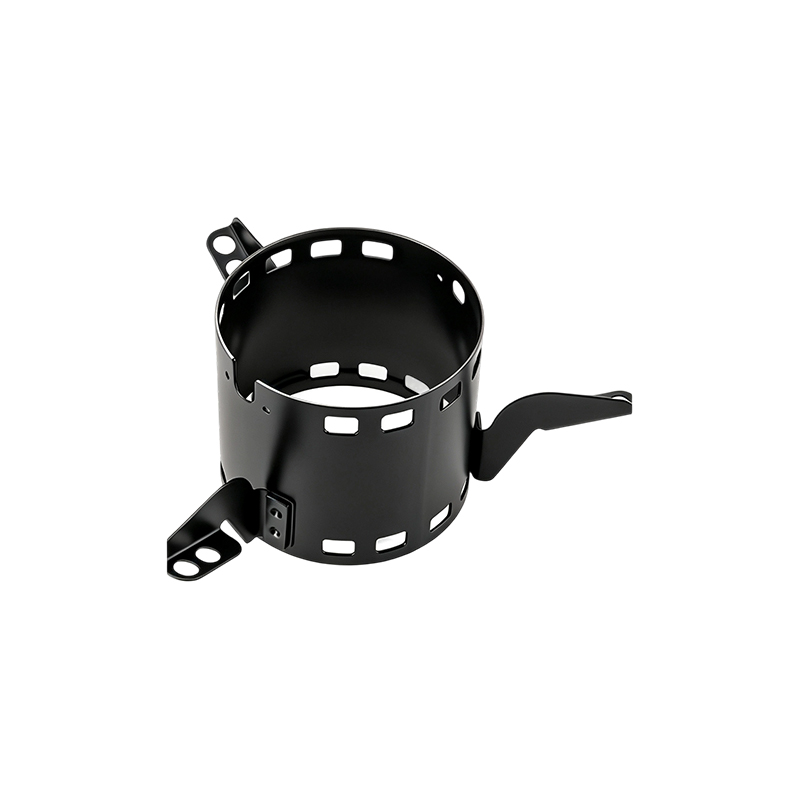

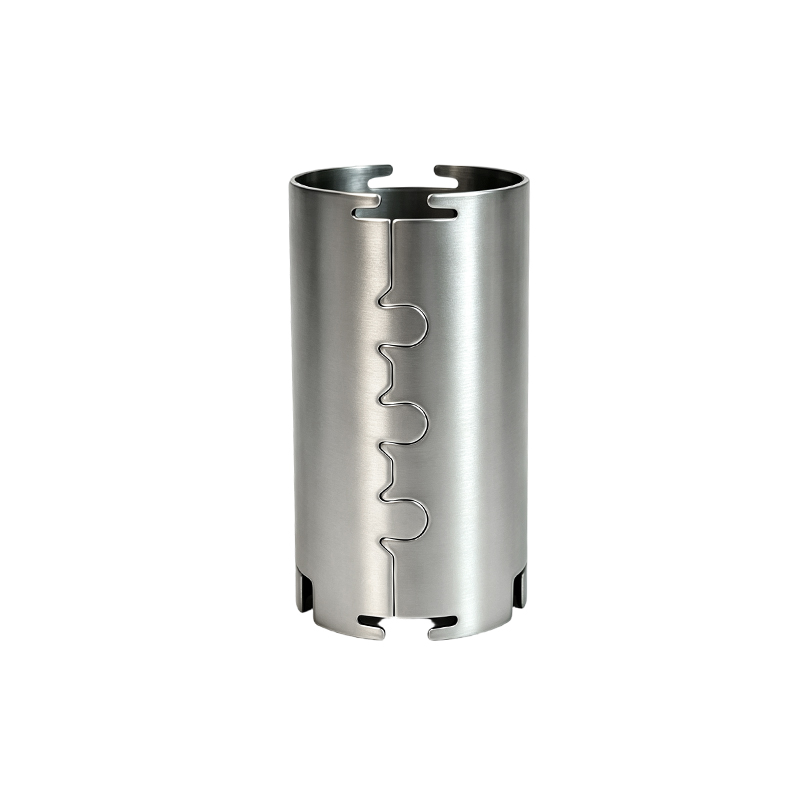

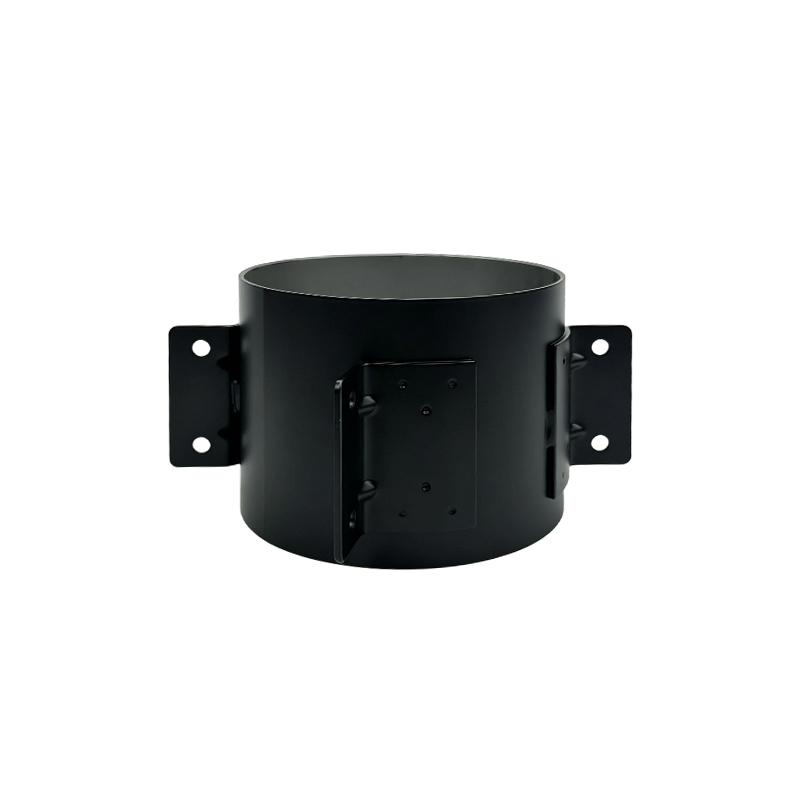

• Integrált fül kialakítása: A rögzítéshez használt fém fülek nyitott végükön közvetlenül a fémházból hajlíthatók, így nincs szükség különálló rögzítőelemekre.
• Webes megerősítés: A belső vagy külső felületek mentén párhuzamosan húzódó szalagok növelik a szilárdságot, javítják a tömítettséget és további elemeket szerelnek fel.
• Komponens integráció: A motorház és a végburkolat egyetlen darabként integrálható, csökkentve az összeszerelési lépéseket és javítva a szerkezeti integritást.

Alkalmazási forgatókönyvek megkülönböztetése: nem bináris „acél vagy alumínium” választás

Működési feltételek szerinti kategorizálás

Hibrid anyagmegoldások: harmadik út

• Kéthéjú szerkezet: A belső alumíniumréteg (hőelvezetés) a külső acélréteg (szerkezeti védelem) egyensúlyban tartja a hőkezelést és a szerkezeti szilárdságot.
• Acél-alumínium kompozit: A motorház acél külső szerkezettel és alumínium belső héjjal biztosítja a rozsda megelőzését, az alakváltozás elleni védelmet és a hatékony hőelvezetést.
• Helyi erősítés: Acélbetétek nagy igénybevételnek kitett területeken, máshol könnyű anyagokkal.
• Moduláris kialakítás: Acélváz alumínium hűtőköpennyel kombinálva, vagy többrészes acélszerkezetekbe integrált különálló hűtőcsatornák.

Jelenlegi technikai szűk keresztmetszetek és kutatási határok

Gyártási szintű kihívások

Mélyrajzolási és formázási problémák

• A horganyzott réteg integritása: A horganyzott acél mélyhúzása rendkívüli igénybevételt okoz a cinkbevonatban. Az anyag nem megfelelő ellaposodása vagy a rossz szerszámkenés azonnal eltávolítja a cinket, tönkreteszi a rozsdagátlót, és cinkpor keletkezik, amely kiváltja a hideg hegesztést.
• Rugós vezérlés: A nagyobb szilárdságú acél az alakítás utáni rugalmasabb helyreálláshoz vezet, ami szigorúbb követelményeket támaszt a sajtolószerszám tervezésével és a folyamatparaméterekkel szemben. A visszarugaszkodás jelentősen befolyásolja a későbbi hegesztés minőségét.
• Feed pitch accumulation: A több állomással végzett progresszív szerszámműveletek intenzív ellenállást hoznak létre az acélszalagon. Kis mennyiségben csúsznak át a keverékek a szerszámon, ami a szerszám interferenciáját és a tétel katasztrofális selejtezését okozza.
• Mérettorzítás: A belső furat és a külső átmérő mikron szintű koncentrikusságot igényel. A folyamatos rajzolás hatalmas belső feszültséget okoz, ami visszaugrást okoz, ami deformálja a kerekséget.

Hegesztési és összeszerelési kérdések

• Folyékony fém ridegsége ponthegesztés közben: Az AHSS alkatrészek érzékenyek az LME-re az ellenállási ponthegesztés során. A rugózás jelentősen befolyásolja az LME kialakulását, és a kockázatok csökkentése érdekében specifikus paraméter-beállításokra (elektróda geometriája, tartási idő) van szükség.
• Interdiffúziós réteg kezelése: Alumínium bevonatú préseléssel keményedő acélok esetében az interdiffúziós rétegvastagság (ideális esetben 3-10 mikron) korrelál a ponthegesztés minőségével. A lézeres hegesztés él-előkészítést igényel az alumínium eltávolításához, amely szennyezné a varratokat.
• A folyamatablak korlátozásai: A nagy vastagságkülönbségekkel rendelkező nagy alkatrészek melegsajtolásánál a kívánt mikrostruktúra és bevonattulajdonságok eléréséhez szükséges folyamatablaknak minden részdarabot be kell fogadnia.

Kutatási határok

Anyagfejlesztés

• 1500 MPa DP acél sikeresen fejlesztették ki, bővítve a könnyűsúlyú alkalmazásokhoz elérhető szilárdsági tartományt.
• Harmadik generációs AHSS nagy nyúlással és nagy szilárdsággal nagyon sikeresen alkalmazható az alakíthatóságot és ütésállóságot egyaránt igénylő alkatrészekre.
• LME mérséklés TBF acélban : Áttörések történtek a folyékony fémek ridegségének csökkentésében a TBF acél ponthegesztése során, amely ötvözi az ultranagy szilárdságot a kiváló alakíthatósággal.

Folyamat optimalizálás

• Szimuláció alapú LME kockázati kritériumok A helyi főkomponens-feszültségek alapján számszerűsíteni és összehasonlítani az LME kockázatokat a különböző tesztek között.
• Testre szabott hegesztett nyersdarabok melegsajtolása nagyon nagy szilárdságú alkatrészeket tesz lehetővé optimalizált ellenállással a különböző területeken és nagyon jó geometriai tűréssel a nagy méret ellenére.
• Patch technológia: A préseléssel edzett acélfoltok nagyon lokális megerősítést biztosítanak a nagyobb részeken, optimalizálva a szilárdság- és vastagságeloszlást, miközben alacsonyan tartják a teljes súlyt és a költségeket.

Életciklus-értékelési kutatás

• Bölcsőtől sírig LCA Az ISO 14040/14044 szabványt követve összehasonlítja az acél alapterveket AHSS, alumínium és szénszálas alternatívákkal.
• Megtérülési távolság elemzése: Az AHSS kialakítása a 150 000 km-es vezetési távolságon belül a legjobb fedezeti távolságot mutatja a kumulált energiaigény és a globális felmelegedési potenciál alapján.
• Az újrahasznosítás előnye: Míg a szénszálas kialakítások magasabb CED- és GWP-értékekkel rendelkezhetnek az életciklus során, a hulladékanyagok újrahasznosítása révén a legnagyobb megtakarítást eredményezik. Az alumínium kivitelek a legalacsonyabb CED-t és GWP-t mutatják életciklus-szempontból, 150 000 km-nél.
• Érzékenységi tényezők: Az élethosszig tartó vezetési távolságnak és az anyag-újrahasznosítási aránynak van a legnagyobb hatása a könnyű konstrukciók összesített CED-eire és GWP-ire.

Folyamatintegráció és vezérlés

• Formázási és méretezési pontosság: A progresszív matricák végállomásain végzett nagy tonnányi méretezési műveletek letörik a fizikai rugózást, hogy a végső kerekséget és magasságot a terv tűrésein belül rögzítsék.
• Hidraulikus hideg extrudálás: Hegesztés után normál hőmérsékleten a hideg extrudálás az egész kört kitolhatja, hogy kiküszöbölje a hegesztés okozta torzulást.
• Többlépcsős formázási megközelítések: Bonyolult motorház-geometriák esetén több formázási lépésre lehet szükség közbenső izzítással a végső méretek eléréséhez anyaghibák nélkül.

Történelmi kontextus és az ipar fejlődése

Az öntöttvastól az acéllemez építésig

• Történelmi átmenet: A tört lóerős motorházak nagyrészt acéllemez konstrukciót alkalmaznak. Az acélmotorok anyagmegtakarítást és súlyelőnyt kínálnak az öntöttvas szerkezetekhez képest.
• Folyamatfejlesztés: A korai acéllemezes motorházak gyártása az alakítási folyamatok kutatását és kiterjedt folyamatkísérleteket igényelt.
• Piaci mozgatórugók: Az acélházak felé való elmozdulást a könnyebb, anyagtakarékosabb motortervek iránti igény vezérelte, különösen azokban az alkalmazásokban, ahol a súlycsökkentés energiamegtakarítást jelent.

Jelenlegi iparági táj

• Acéllemez alakítási technológia jelentősen kiforrott, a mélyhúzó és progresszív sajtolási vonalak lehetővé teszik a nagy volumenű gyártást egyenletes minőségben.
• Bevonat és felületkezelés Az előrelépések megoldották a történelmi korróziós problémákat, és a horganyzott acél sok alkalmazásban szabványossá vált.
• Több anyagi megközelítés egyre elterjedtebbek, felismerve, hogy egyetlen anyag sem lenne optimális minden motorházi követelményhez.

Következtetés: Az acél motorházak második görbéje

• Alapítélet: Az acél motorházak nem „hagyományos” választás, hanem olyan anyag, amely a technológia által vezérelt újjáéledést éli meg, amelyet az AHSS fejlesztés és a precíziós alakítási technológiák tesznek lehetővé.
• Kulcsfontosságú tényezők: A három irányzat – a szén-dioxid-kibocsátási előírások, az AHSS-anyagfejlesztések (780-tól 1470 MPa-ig terjedő szilárdsági fokozatokat lefedő) és a precíziós formázási technológiai áttörések – konvergenciája egyedülálló lehetőséget teremtett.
• Technikai megkülönböztetés: Az alumíniummal ellentétben, amely könnyű súlyozást kínál, az acél a szilárdságoptimalizálás révén utat biztosít a könnyű súlyozáshoz, a hagyományos alumíniumötvözetek fajlagos szilárdságával összehasonlítva vagy meghaladva.
• Gyártási érettség: A progresszív sajtolósorok, a melegsajtolás és a fejlett hegesztési technológiák gyártási készenlétet értek el a nagy volumenű acél motorházak gyártásához.
• Életciklus előnyei: Az acél újrahasznosíthatósága és kedvező LCA-profilja egyre vonzóbbá teszi a fenntarthatósági előírások szigorodásával, az AHSS-tervek pedig a legjobb fedezeti távolságot mutatják a környezeti hatások szempontjából.
• Jövőbeli kilátások: Az acél az alumínium mellett együtt fog létezni olyan növekedési szegmensekben, mint az akkumulátorházak és az elektromos járművek vontatómotorjai. A kapcsolat a komplementaritás, nem pedig a helyettesítés, a konkrét működési feltételek és a szénlábnyom követelményei alapján optimalizált anyagi döntésekkel.
• Javaslat mérnökök számára: Lépjen túl az „acél = nehéz” gondolkodásmódon. Az anyagkiválasztási problémát a teljes életciklus-teljesítményen, a gyártási megvalósíthatóságon és a költségeken alapuló rendszeroptimalizálásként fogalmazza meg. Mivel az AHSS immár akár 1500 MPa szakítószilárdságot és a kisebb szilárdságúakéhoz hasonló alakíthatóságot kínál, az acél nem pusztán életképes megoldás – gyakran az optimális választás a szilárdságot, tartósságot és fenntarthatóságot igénylő alkalmazásokhoz.
